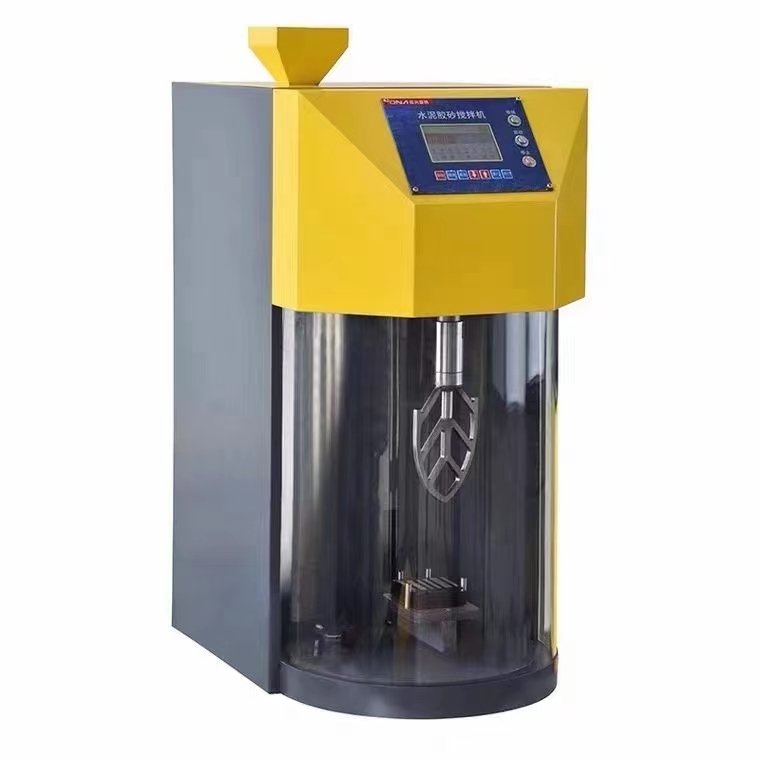

新标准JJ-20H型水泥胶砂搅拌机

 新标准JJ-20H型水泥胶砂搅拌机

　　一、用途和适用范围:

　　JJ-20H型水泥胶砂搅拌机是根据中国建材院水泥所的统一图纸制造，符合我国执行国际强度试验方法(ISO679)的标准设备。也可代替JC/T722用作 GB/T17671水泥胶砂试验方法的搅拌机。并可用作美国标准、欧洲标准、日本标准水泥试验的净浆、砂浆搅拌机。

　　本机是水泥厂、建筑施工单位、有关院校及科研单位水泥试验室的设备之一。

　　二、 主要规格及技术参数:

　　1、搅拌叶转数

　　2、搅拌叶在搅拌锅内的运动轨迹同ISO679-1989(E)。

　　3、搅拌叶宽度135mm

　　4、搅拌锅容积5L，壁厚1.5mm。

　　5、搅拌叶与搅拌锅之间的工作间隙为3土lmm。

　　6、电机为单相交流伺服电机，功率750W。

　　7、外形尺寸:长x宽x高为620x452x815(mm)。

　　8、净重78kg。

　　三、主要结构及工作原理:

　　1、结构:主要有触摸屏、伺服系统、自动升降装置、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、传动机构、支座、防护罩等组成。

　　2、工作原理(见图一)

　　关闭防护门(2)，打开电源，通过触摸屏控制搅拌锅(3)自动上升，且上升到位后伺服电机(10)转动。减速机(12)对伺服电机(10)进行减速后，由传动机构两带轮(14)、同步带(16)，将动力传给主轴(18)。主轴(18)带动偏心座(22)同步旋转，使固定在偏心座(22)上的搅拌叶(25)进行公转。同时搅拌叶(25)通过叶片轴(23)上端的行星齿轮(20)围绕固定的内齿轮(21)完成自转运动。砂罐内加砂子后，可在规定时间自动加砂或手动加砂，搅拌结束后，搅拌锅(3)可自动下降至零位。

　　四、起吊与安装

　　1、本机设有起吊装置。

　　2、本机安装只需将主机放在平整的水泥平台上，并在底面垫上一层厚5-8mm

　　橡胶板。

　　3、本机出厂前已安装脚垫，如高度不统一，可旋转螺母适当调节。

　　五、操作与使用

　　将本机电源插头插入单相220V电源插座内并接通组合开关，此时触摸屏显示欢迎画面表示电源接通。砂罐(6)内装入1350g标准砂，搅拌锅(3)内装入水225g、水泥450g，将搅拌锅(3)装入支座(27)定位孔中，顺时针转动锅至锁紧，并关闭防护门。

　　(一)、水泥胶砂搅拌

　　本系统支持四种搅拌模式:水泥胶砂自动搅拌、水泥胶砂手动搅拌、其他模式自动搅拌和其他模式手动搅拌。在工作界面下，点击触摸屏上的“设置”按钮，进入设置界面，然后在“搅拌试验模式选择”一栏的弹出菜单中选择相应的试验模式，点击“返回”按钮，系统将返回至相应模式的工作界面。

　　1、水泥胶砂自动搅拌

　　在该模式下点击“启动”按钮，则搅拌锅(6)首先自动上升至工作位置，然后系统自动完成一次低速30秒--再低速30秒，同时自动加砂--高速30秒一 -停90秒--高速60秒--停止转动的试验流程，整个试验过程时长为240秒，搅拌锅(3)自动下降至零位。在运行过程中，运行指示灯会一直闪烁，指示系统处于工作状态，低速、高速、加砂指示灯也会随着搅拌进度而适时开启。在高速60秒之前会有5秒短声提示音，表示即将进入高速搅拌阶段;试验完成后会有5秒长声提示音，表示试验结束，此时打开防护门(2)，逆时针转搅拌锅(3)至松开位置，取下搅拌锅。

　　2、水泥胶砂手动搅拌

　　在该模式下根据试验需要，按“上升”“下降”按钮，可调整搅拌锅(3)的工作位置;按“低速”“高速”“加砂”按钮，可控制低速和高速的转动时间，低速时可以控制加砂时间的早、晚、长、短。

　　3、其他模式自动搅拌和其他模式手动搅拌

　　其他模式搅拌是为了满足特殊搅拌要求而预留的一项功能，该功能有其他模式自动搅拌和其他模式手动搅拌两种模式，其中自动搅拌模式提供了多达八段数据的编程，每一段编程都由公转、时间、加砂、状态组成，手动搅拌模式提供了三段公转速度的设置。

　　在选择其他模式自动搅拌或其他模式手动搅拌之前，一般需要用户自行设置搅拌速度、时间、加砂等工作参数。参数保存后，系统将以本次设置作为其他模式自动搅拌或其他模式手动搅拌的工作参数。若此次工作过程和上次一样，则可省略此步骤。

　　在工作界面下，点击触摸屏上的“设置”按钮，进入设置界面，然后点击“其他搅拌设置”按钮，并输入密码90262838，进入其他搅拌设置界面。其中左边为“其他模式自动搅拌设置”，可以自定义本段的公转速度、运行时间、是否加砂，本段是否有效四个参数:右边为“其他模式手动搅拌设置”，可以自定义三个公转速度。其中公转范围0.0-150.0r/min:时间范围3-9999秒;加砂可选是或否;状态可选开启或关闭，设置完成后点击“保存”按钮，则设定参数保存至非易失。
